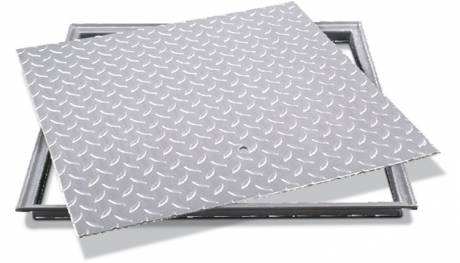

Schachtabdeckungen Typ Normal

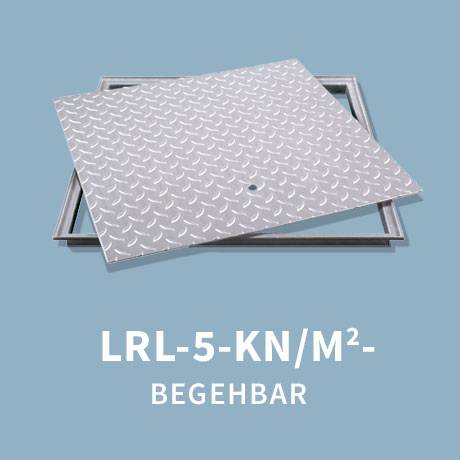

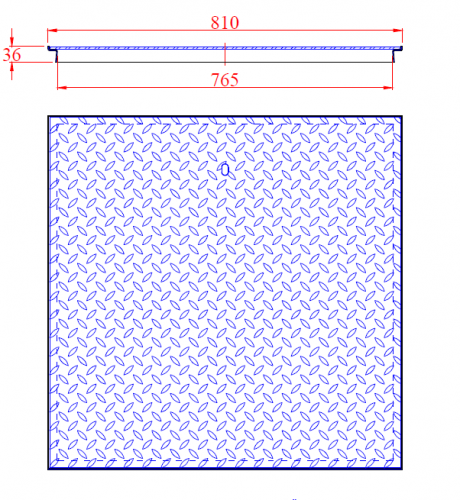

LRL - 5 kN/m² - begehbar

Typ

Schachtabdeckung in Normalausführung.

Belastung

5 kN/m² begehbar gemäß DIN EN 1991-1-1.

Ausführung
  • Deckel aus Tränenblech in 3 auf 5 mm Stärke
  • Rahmen aus Profilblech bis Rahmenaußenmaß 810 mm,
    U-Profil ab Rahmenaußenmaß 910 mm
  • Material: Werkstoff Stahl (S235JR) oder Edelstahl 1.4301 (V2A)
Beschreibung
  • der Deckel besteht aus Tränenblech zum besseren Ableiten von stehendem Wasser zur Verminderung der Rutschgefahr. Er ist lose in den Rahmen eingelegt
  • der Rahmen besteht aus Profilblech bis 810 mm Rahmenaußenmaß
  • ab 910 mm Rahmenaußenmaß mit U-Profilrahmen aus Stabilitätsgründen. Hierdurch ändert sich die Gesamthöhe der Abdeckung auf 45 mm
  • das U-Profil dient gleichzeitig als Maueranker
  • mit Aushebeloch
Verwendungsmöglichkeit

Zum Abdecken von Schächten aller Art, wie z.B. Kabel-, Pumpen-, Elektro- oder Revisionsschächte, die nicht befahren werden und nicht wasser- bzw. geruchdicht sein sollen.

Außenmaß
in mm		 lichte Weite in mm Höhe in mm Gewicht in kg ca. Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 103 126
310 x 310 265 x 265 36 4,0 10031012 10031091
410 x 410 365 x 365 36 6,0 10041012 10041091
510 x 510 465 x 465 36 9,0 10051012 10051091
610 x 610 565 x 565 36 13,0 10061012 10061091
710 x 710 665 x 665 36 17,0 10071012 10071091
810 x 810 765 x 765 36 22,0 10081012 10081091
910 x 910 865 x 865 45 27,0 10091012 10091091
1010 x 1010 965 x 965 45 35,0 10101012 10101091
1110 x 1110 1065 x 1065 45 40,0 10111012 10111091
1210 x 1210 1165 x 1165 45 48,0 10121012 10121091
1310 x 1310 1265 x 1265 45 69,0 10131012 10131091
610 x 810 565 x 765 36 16,0 10141012 10141091
810 x 1010 765 x 965 45 26,0 10171012 10171091
810 x 1210 765 x 1165 45 39,0 10181012 10181091
1010 x 1210 965 x 1165 45 49,0 10191012 10191091
410 x 610 365 x 565 36 9,0 10461012 10461091
510 x 710 465 x 665 36 13,0 10571012 10571091
Nach oben

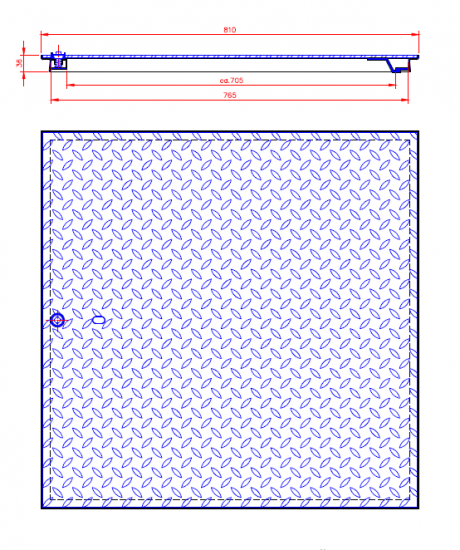

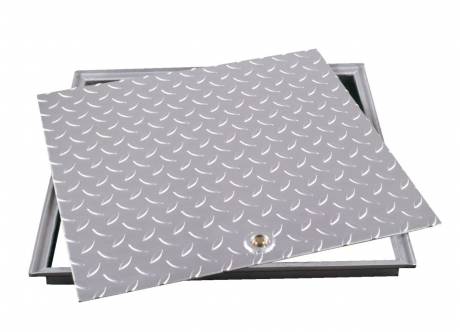

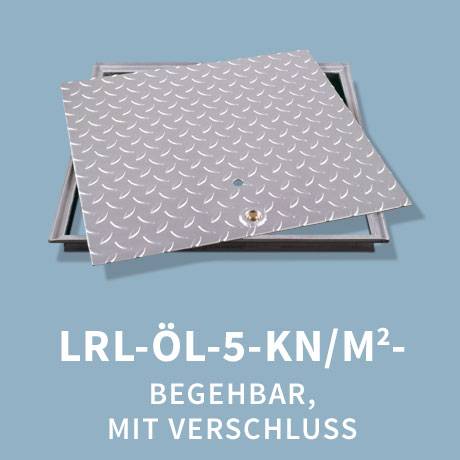

LRL-Öl - 5 kN/m² - begehbar, mit Verschluss

Typ

Schachtabdeckung mit einem Verschluss.

Belastung

5 kN/m² - begehbar gemäß DIN EN 1991-1-1.

Ausführung
  • Deckel aus Tränenblech in 3 auf 5 mm Stärke
  • Rahmen aus Profilblech bis Rahmenaußenmaß 810 mm,
    U-Profil ab Rahmenaußenmaß 910 mm
  • Material: Werkstoff Stahl (S235JR) oder Edelstahl 1.4301 (V2A)

Durchgangsmaß < lichte Schachtweite.

Beschreibung
  • der Deckel besteht aus Tränenblech zum besseren Ableiten von stehendem Wasser zur Verminderung der Rutschgefahr. Einbruchhemmend durch Verschluss
  • mit einem Bedienungsschlüssel
  • der Rahmen besteht aus Profilblech bis 810 mm Rahmenaußenmaß. Ab 910 mm Rahmenaußenmaß mit U-Profilrahmen aus Stabilitätsgründen. Hierdurch ändert sich die Gesamthöhe der Abdeckung auf 45 mm
  • das U-Profil dient gleichzeitig als Maueranker
  • mit Aushebeloch
Verwendungsmöglichkeit

Zum Abdecken von Schächten aller Art, wie z.B. Kabel-, Pumpen- oder Revisionsschächte, die nicht befahren werden und nicht wasser- bzw. geruchdicht sein müssen.
Einbruchhemmend durch Messing-Vierkantverschluss.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 113 126
310 x 310 265 x 265 36 4,0 10031112 10031191
410 x 410 365 x 365 36 6,0 10041112 10041191
510 x 510 465 x 465 36 9,0 10051112 10051191
610 x 610 565 x 565 36 13,0 10061112 10061191
710 x 710 665 x 665 36 17,0 10071112 10071191
810 x 810 765 x 765 36 22,0 10081112 10081191
910 x 910 865 x 865 45 27,0 10091112 10091191
1010 x 1010 965 x 965 45 33,0 10101112 10101191
1110 x 1110 1065 x 1065 45 40,0 10111112 10111191
1210 x 1210 1165 x 1165 45 48,0 10121112 10121191
610 x 810 565 x 765 36 16,0 10141112 10141191
810 x 1010 765 x 965 45 26,0 10171112 10171191
Nach oben

Flyer_LRL-ÖL.pdf (442,7 KiB)

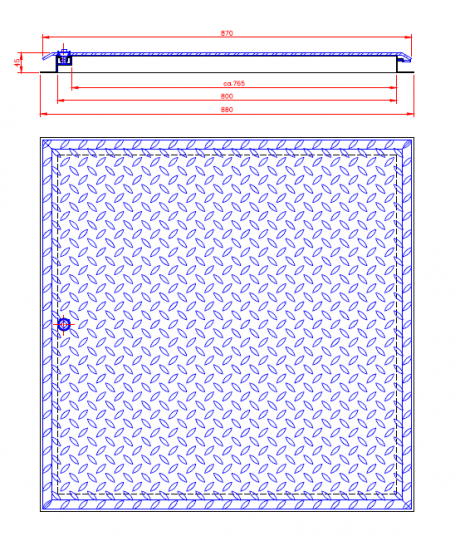

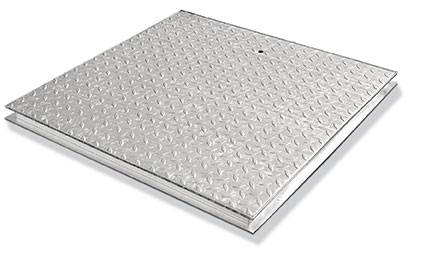

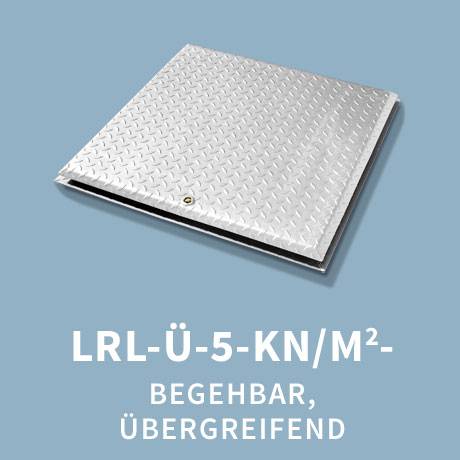

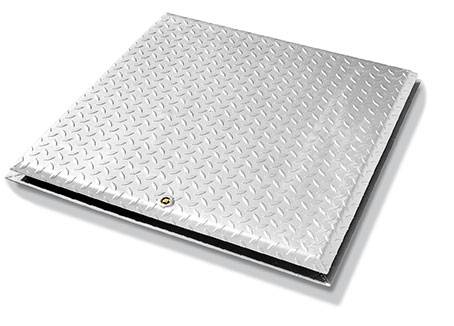

LRL-Ü - 5 kN/m² - begehbar, übergreifend

Typ

Schachtabdeckung mit übergreifendem Deckel.

Belastung

5 kN/m² - begehbar gemäß DIN EN 1991-1-1.

Ausführung
  • Deckel aus Tränenblech in 3 auf 5 mm Stärke
  • Rahmen aus Winkelprofil zum Aufdübeln
  • Material: Werkstoff Stahl (S235JR) oder Edelstahl 1.4301 (V2A)

Durchgangsmaß < lichte Schachtweite.

Beschreibung
  • der Deckel besteht aus Tränenblech zum besseren Ableiten von stehendem Wasser zur Verminderung der Rutschgefahr
  • regenwassergeschützt durch übergreifenden Deckel. Diese Abdeckung ist nicht wasserdicht
  • einbruchhemmend durch Messing-Vierkantverschluss
  • mit einem Bedienungsschlüssel
Verwendungsmöglichkeit

Zum Abdecken von Schächten aller Art, wie z.B. Kabel-, Pumpen-, Elektro- oder Revisionsschächte, die nicht befahren werden und nicht geruchdicht sein müssen.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 113 126
545 x 545 490 x 490 45 9,0 10051312 10051391
645 x645 590 x 590 45 13,0 10061312 10061391
745 x 745 690 x 690 45 17,0 10071312 10071391
845 x 845 790 x 790 45 22,0 10081312 10081391
945 x 945 890 x 890 45 27,0 10091312 10091391
1045 x 1045 990 x 990 45 33,0 10101312 10101391
1145 x 1145 1090 x 1090 45 40,0 10111312 10111391
1245 x 1245 1190 x 1190 45 48,0 10121312 10121391
645 x 845 590 x 790 45 16,0 10141312 10141391
845 x 1045 790 x 990 45 26,0 10171312 10171391
Nach oben

Flyer_LRL-Ü.pdf (679,4 KiB)

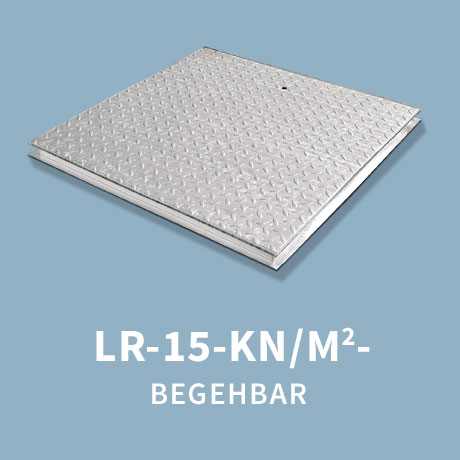

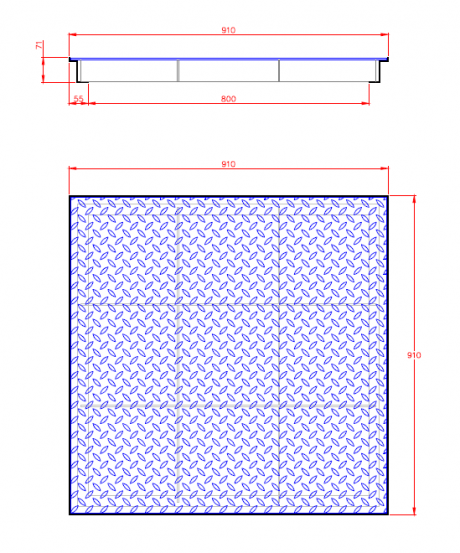

LR - 15 kN/m² - begehbar

Typ

Schachtabdeckung in Normalausführung.

Belastung

15 kN/m² begehbar gemäß DIN EN 1991-1-1.

Ausführung
  • Deckel aus Tränenblech in 4 auf 6 mm Stärke
  • Deckel mit untergeschweißtem Verstärkungsraster
  • Rahmen aus Winkelprofil zum Einbetonieren
  • Material: Werkstoff Stahl (S235JR) oder Edelstahl 1.4301 (V2A)
Beschreibung
  • der Deckel besteht aus Tränenblech zum besseren Ableiten von stehendem Wasser zur Verminderung der Rutschgefahr. Er ist lose in den Rahmen eingelegt.
  • mit Aushebeloch
Verwendungsmöglichkeit

Zum Abdecken von Schächten aller Art, wie z.B. Kabel-, Pumpen-, Elektro- oder Revisionsschächte, die nicht befahren werden und nicht wasser- bzw. geruchdicht sein müssen.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht
in kg ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 113 126
310 x 310 200 x 200 70 6,0 10032012 10032091
410 x 410 300 x 300 70 10,0 10042012 10042091
510 x 510 400 x 400 70 14,0 10052012 10052091
610 x 610 500 x 500 70 19,0 10062012 10062091
710 x 710 600 x 600 70 25,0 10072012 10072091
810 x 810 700 x 700 70 32,0 10082012 10082091
910 x 910 800 x 800 70 39,0 10092012 10092091
1010 x 1010 900 x 900 70 47,0 10102012 10102091
1110 x 1110 1000 x 1000 70 54,0 10112012 10112091
1210 x 1210 1100 x 1100 70 63,0 10122012 10122091
610 x 810 500 x 700 70 25,0 10142012 10142091
810 x 1010 700 x 900 70 39,0 10172012 10172091
Nach oben

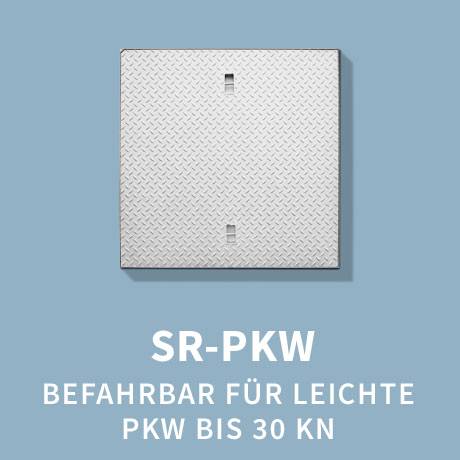

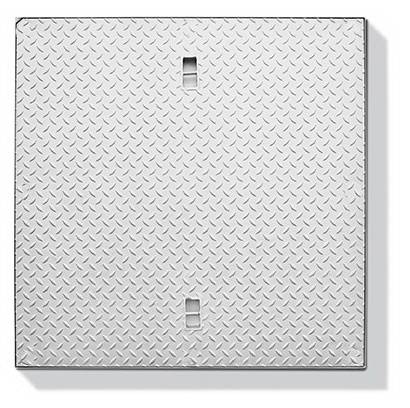

SR - PKW - befahrbar für leichte PKW bis 30 kN

Neue Ausführung nach DIN EN 1090-2 Ausführungsklasse bis EXC2.

Typ

Schachtabdeckung in Normalausführung.

Belastung

Befahrbar für leichte PKW bis 30 kN zulässiges Gesamtgewicht gemäß DIN EN 1991-1-1.

Ausführung
  • Deckel aus Tränenblech in 6 auf 8 mm Stärke
  • Deckel lose eingelegt mit Aushebemulden
  • mit untergeschweißtem Verstärkungsraster
  • Rahmen aus Winkelprofil zum Einbetonieren
  • Material: Werkstoff Stahl (S235JR) oder Edelstahl 1.4301 (V2A)

Durchgangsmaß < lichte Schachtweite.

Beschreibung
  • der Deckel besteht aus Tränenblech zum besseren Ableiten von stehendem Wasser zur Verminderung der Rutschgefahr. Er ist lose in den Rahmen eingelegt
  • der Rahmen besteht aus Winkelprofil (U) und dient gleichzeitig als Maueranker
Variante
  • Mit Messingvierkant-Verschluss und einem Bedienungsschlüssel (Typ: ÖSR). Artikelnummer xxxx 31 xx. (z.B. 1008 31 12).
Verwendungsmöglichkeit

Zum Abdecken von Schächten aller Art, wie z.B. Kabel-, Pumpen-, Elektro- oder Revisionsschächte, die maximal durch leichte PKW befahren werden und nicht wasser- bzw. geruchdicht sein sollen. Geeignet für PKW-Parkflächen und Stellplätze.
Geeignet für PKW-Parkflächen und Stellplätze.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht
in kg ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 113 126
410 x 410 300 x 300 71 14,0 10043012 10043091
510 x 510 400 x 400 71 20,0 10053012 10053091
610 x 610 500 x 500 71 26,0 10063012 10063091
710 x 710 600 x 600 71 34,0 10073012 10073091
810 x 810 700 x 700 71 48,0 10083012 10083091
910 x 910 800 x 800 71 60,0 10093012 10093091
1010 x 1010 900 x 900 71 77,0 10103012 10103091
1110 x 1110 1000 x 1000 71 90,0 10113012 10113091
1210 x 1210 1100 x 1100 71 108,0 10123012 10123091
1310 x 1310 1200 x 1200 71 126,0 10133012 10133091
610 x 810 500 x 700 71 35,0 10143012 10143091
810 x 1010 700 x 900 71 60,0 10173012 10173091
Nach oben

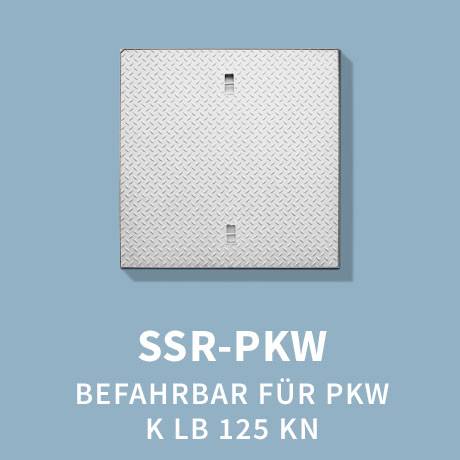

SSR-125 - befahrbar für PKW KL B 125 kN

Neue Ausführung nach DIN EN 1090-2 Ausführungsklasse bis EXC2.

Typ

Schachtabdeckung in Normalausführung.

Belastung

Klasse B 125 kN - befahrbar durch PKW mit max. Radlast von 31,25 kN gemäß DIN EN 1991-1-1.

Ausführung
  • Deckel aus Tränenblech in 6 auf 8 mm Stärke
  • mit untergeschweißtem Verstärkungsraster
  • mit einem Aushebeloch
  • Rahmen aus Winkelprofil zum Einbetonieren
  • Material: Werkstoff Stahl (S235JR) oder Edelstahl 1.4301 (V2A)

Durchgangsmaß < lichte Schachtweite.

Beschreibung
  • der Deckel besteht aus Tränenblech zum besseren Ableiten von stehendem Wasser zur Verminderung der Rutschgefahr. Er ist lose in den Rahmen eingelegt
Verwendungsmöglichkeit

Zum Abdecken von Schächten aller Art, wie z.B. Kabel-, Pumpen-, Elektro- oder Revisionsschächte, die maximal durch PKW befahren werden und nicht wasser- bzw. geruchdicht sein sollen.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht
in kg ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 113 126
510 x 510 400 x 400 91 27,0 10055012 10055091
610 x 610 500 x 500 91 37,0 10065012 10065091
710 x 710 600 x 600 91 48,0 10075012 10075091
810 x 810 700 x 700 91 68,0 10085012 10085091
910 x 910 800 x 800 91 82,0 10095012 10095091
1010 x 1010 900 x 900 91 108,0 10105012 10105091
1110 x 1110 1000 x 1000 91 125,0 10115012 10115091
1210 x 1210 1100 x 1100 91 170,0 10125012 10125091
610 x 810 500 x 700 91 44,0 10145012 10145091
810 x 1010 700 x 900 91 80,0 10175012 10175091
Nach oben
