Schachtabdeckungen Typ Bodenbelag

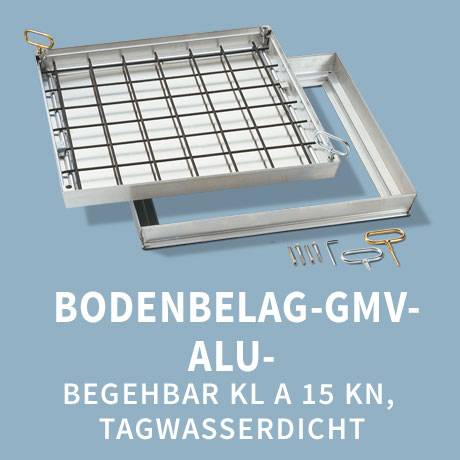

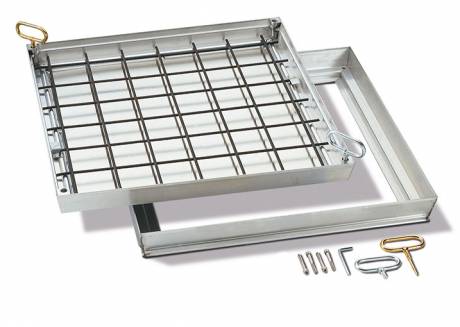

Bodenbelag-GMV-ALU - begehbar KL A 15 kN Prüfkraft, tagwasserdicht

Typ

Wasser- und geruchdichte Schachtabdeckung für wählbare Oberfläche aus Aluminium.

Belastung
  • Klasse A 15 (15 kN Prüfkraft DIN EN 124) - begehbar
  • Klasse B 125 (125 kN Prüfkraft DIN EN 124) - befahrbar bei Befüllung mit
    mind. 50 mm Beton der Güte C35/45
Ausführung
  • wasser- und geruchdicht
  • Zarge und Wanne aus Aluminium-Strangpressprofilen
  • Bewehrung durch in den Deckel eingelegtes Gitter
  • Wannentiefe ca. 66 mm, Einbauhöhe ca. 76 mm
  • eine Garnitur Bedienungsschlüssel
  • mit Spezialdichtung
  • Bodenbelagsdicke max. 30 mm
  • Sondergrößen auf Anfrage
Anwendungsempfehlung

Für Schächte, die optisch gut wirken sollen. Zur Aufnahme von Bodenbelägen wie
z. B. Fliesen oder Teppich. Zuverlässige Verhinderung von Geruchsbelästigung.

Einbau

Bitte achten Sie beim Einbau auf einen dichten Anschluss an der Zargenaußenseite sowie auf eine Befüllung der Wanne mit wasserdichtem Beton.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr. Aluminium
Sonderanfertigungen auf Anfrage     Artikelgruppe 194
320 x 320 200 x 200 76 3,0 56400202
420 x 420 300 x 300 76 5,0 56400303
520 x 520 400 x 400 76 7,0 56404040
570 x 570 450 x 450 76 8,0 56400404
620 x 620 500 x 500 76 9,0 56400505
720 x 520 600 x 400 76 9,0 56400604
720 x 720 600 x 600 76 10,0 56400606
755 x 755 635 x 635 76 11,0 56400707
820 x 820 700 x 700 76 12,0 56407070
920 x 720 800 x 600 76 12,0 56400806
920 x 920 800 x 800 76 15,0 56400808
1120 x 720 1000 x 600 76 15,0 56401006
1120 x 920 1000 x 800 76 21,0 56401008
1120 x 1120 1000 x 1000 76 23,0 56401010
Nach oben

Flyer_Bodenbelag GMV-Alu.pdf (63,3 KiB)

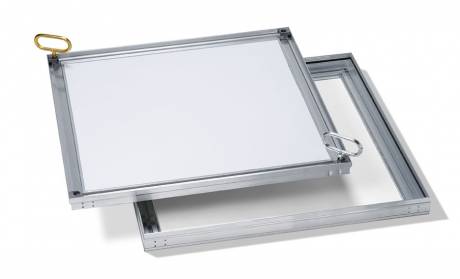

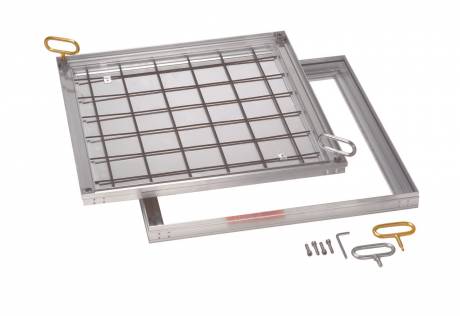

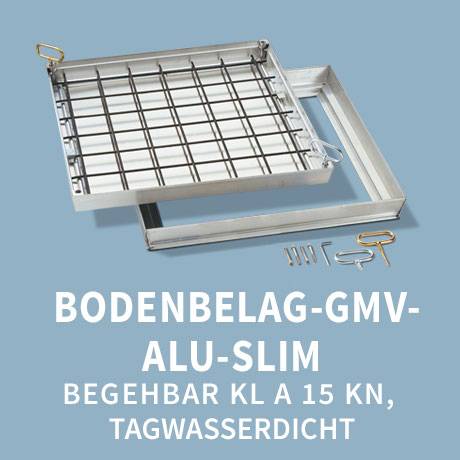

Bodenbelag-GMV-ALU-Slim - begehbar KL A 15 kN Prüfkraft, tagwasserdicht

NEU IM PROGRAMM!

Typ

Wasser- und geruchdichte Schachtabdeckung für wählbare Oberfläche aus Aluminium.

Belastung
  • Klasse A (15 kN Prüfkraft DIN EN 124) - begehbar bei Befüllung mit
    mindestens 25 mm Beton der Güte C35/45.
Ausführung
  • tagwasser- und geruchdicht
  • Zarge und Wanne aus Aluminium-Strangpressprofilen
  • Bewehrung durch in den Deckel eingelegtes Gitter
  • Wannentiefe ca. 39 mm, Einbauhöhe ca. 50 mm
  • eine Garnitur Bedienungsschlüssel
  • mit Spezialdichtung
  • Hinweis: Bitte achten Sie beim Einbau auf einen dichten Anschluss an der Zargenaußenseite
    sowie auf eine Befüllung der Wanne mit wasserdichtem Beton.
  • Bodenbelagsdicke max. 14 mm
  • Sondergrößen auf Anfrage
Anwendungsempfehlung
  • Für Schächte, die optisch gut wirken sollen. Zur Aufnahme von Bodenbelägen
    wie z. B. Fliesen oder Teppich. Zuverlässige Verhinderung von Geruchsbelästigung.
  • Speziell für Einbausituationen die keine größere Einbauhöhe zulassen. Durch die niedrige Wanne ergibt sich im befüllten Zustand eine Gewichtsersparnis.
Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr. Aluminium
Sonderanfertigungen auf Anfrage     Artikelgruppe 194
290 x 290 200 x 200 50 2,0 56330202
390 x 390 300 x 300 50 3,0 56330303
490 x 490 400 x 400 50 4,0 56334040
540 x 540 450 x 450 50 5,0 56330404
590 x 590 500 x 500 50 6,0 56330505
690 x 490 600 x 400 50 6,0 56330604
690 x 690 600 x 600 50 7,0 56330606
725 x 725 635 x 635 50 8,0 56330707
790 x 790 700 x 700 50 9,0 56337070
890 x 690 800 x 600 50 9,0 56330806
890 x 890 800 x 800 50 10,0 56330808
1090 x 690 1000 x 600 50 10,0 56331006
1090 x 890 1000 x 800 50 12,0 56331008
1090 x 1090 1000 x 1000 50 14,0 56331010
Nach oben

Flyer_Bodenbelag-GMV-ALU-Slim.pdf (434,2 KiB)

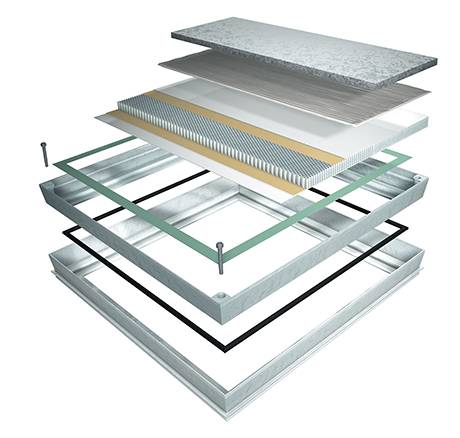

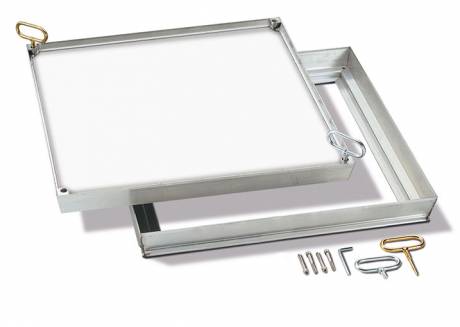

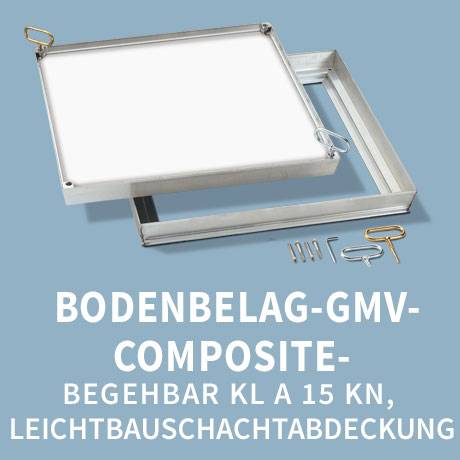

Bodenbelag-GMV-Composite - begehbar 15 kN Prüfkraft, Leichtbauschachtabdeckung

Typ

Wasser- und geruchdichte Leichtbau-Schachtabdeckung für wählbare Oberfläche aus Aluminium.

Belastung

Klasse A 15 (15 kN Prüfkraft DIN EN 124) - begehbar.

Ausführung
  • moderne Leichtbau-Schachtabdeckung
  • große Gewichtseinsparung gegenüber Schachtabdeckungen mit Betonfüllung
  • Zarge aus Aluminium-Strangpressprofilen
  • Wanne verklebt mit Composite-Alu-Wabenplatte
  • Edelstahlverschraubung
  • wasser- und geruchdicht durch EPDM-Dichtung
  • Wannentiefe ca. 66 mm, Einbauhöhe ca. 76 mm
  • eine Garnitur Bedienungsschlüssel
  • freie Höhe für Bodenbeläge maximal 24 mm
  • Sondergrößen auf Anfrage
  • Komfortausführung mit Öffnungshilfe auf Anfrage
Anwendungsempfehlung

Für Schächte im Gebäudeinneren, die von 1 - 2 Personen ohne größere Kraftanstrengungen geöffnet werden sollen.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr. Aluminium
Sonderanfertigungen auf Anfrage     Artikelgruppe 194
320 x 320 200 x 200 76,5 3,0 56392020
420 x 420 300 x 300 76,5 5,0 56390303
520 x 520 400 x 400 76,5 7,0 56394040
620 x 620 500 x 500 76,5 9,0 56390505
720 x 520 600 x 400 76,5 9,0 56390604
720 x 720 600 x 600 76,5 10,0 56390606
920 x 720 800 x 600 76,5 12,0 56390806
920 x 920 800 x 800 76,5 15,0 56390808
1120 x 720 1000 x 600 76,5 15,0 56391006
1120 x 920 1000 x 800 76,5 20,0 56391008
1120 x 1120 1000 x 1000 76,5 25,0 56391010
Nach oben

Flyer_Bodenbelag GMV-composite.pdf (62,4 KiB)

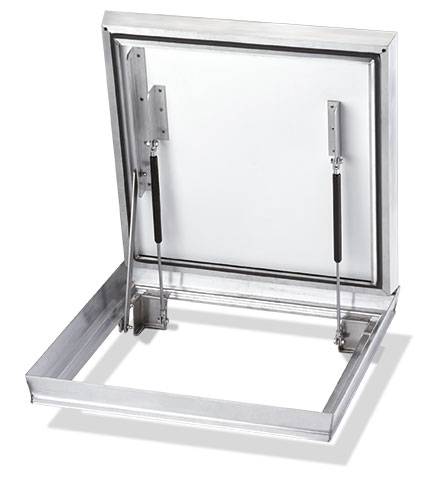

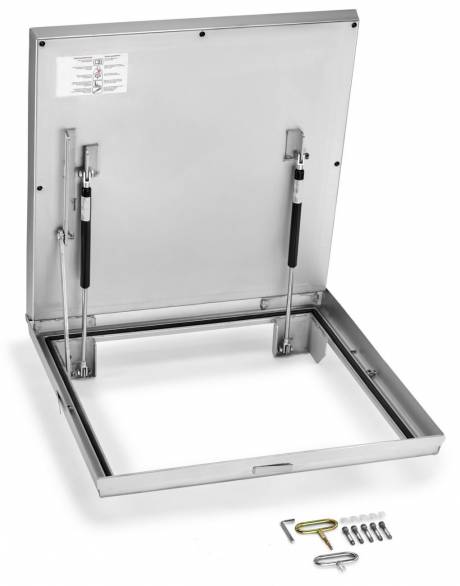

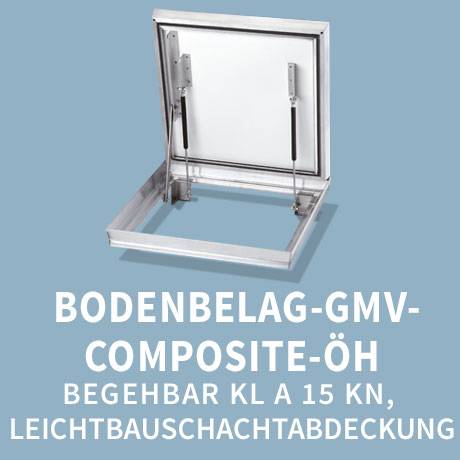

Bodenbelag-GMV-Composite-ÖH - begehbar KL A 15 kN Prüfkraft, Leichtbauschachtabdeckung

NEU IM PROGRAMM!

Typ

Wasser- und geruchdichte Leichtbau-Schachtabdeckung mit Öffnungshilfe für wählbare Oberfläche aus Aluminium.

Belastung

Klasse A 15 (15 kN Prüfkraft DIN EN 124) - begehbar.

Ausführung
  • moderne Leichtbau-Schachtabdeckung
  • mit Öffnungshilfe durch Gasdruckfeder
  • große Gewichtseinsparung gegenüber Schachtabdeckungen mit Betonfüllung
  • Zarge aus Aluminium-Stangenpressprofilen
  • Wanne verklebt mit Composite-Alu-Wabenplatte
  • wasser- und geruchdicht durch EPDM-Dichtung
  • Edelstahlverschraubung
  • Wannentiefe ca. 66 mm, Einbauhöhe ca. 76 mm
  • freie Höhe für Bodenbeläge maximal 24 mm
  • mit Aufhaltevorrichtung
  • eine Garnitur Bedienungsschlüssel
Anwendungsempfehlung

Für Schächte die von 1 Person ohne größere Kraftanstrengung geöffnet werden sollen. Auch für Swimmingpool-Schächte geeignet.

Einbau

Bitte achten Sie beim Einbau auf einen dichten Anschluss an der Zargenaußenseite.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr. Aluminium
Sonderanfertigungen auf Anfrage     Artikelgruppe 194
720 x 740 600 x 600 76 13,0 56310606
920 x 740 800 x 600 76 15,0 56310806
920 x 940 800 x 800 76 18,0 56310808
1120 x 740 1000 x 600 76 18,0 56311006
1120 x 940 1000 x 800 76 20,0 56311008
1120 x 1140 1000 x 1000 76 23,0 56311010
Nach oben

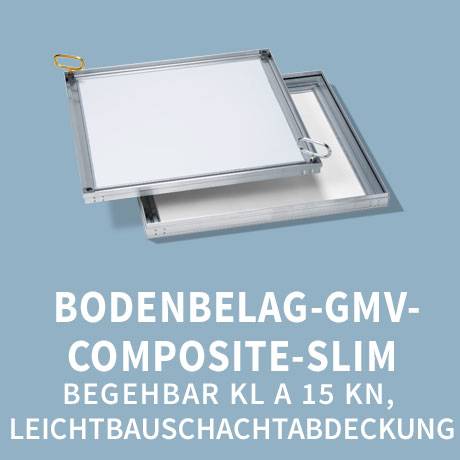

Bodenbelag-GMV-Composite-slim - begehbar KL A 15 kN Prüfkraft, Leichtbauschachtabdeckung

NEU IM PROGRAMM!

Typ

Wasser- und geruchdichte Leichtbau-Schachtabdeckung für
wählbare Oberfläche aus Aluminium.

Belastung

Klasse A 15 (15 kN Prüfkraft DIN EN 124) - begehbar.

Ausführung
  • moderne Leichtbau-Schachtabdeckung
  • große Gewichtseinsparung gegenüber Schachtabdeckungen mit Betonfüllung
  • Zarge aus Aluminium-Stangenpressprofilen
  • Wanne verklebt mit Composite-Alu-Wabenplatte
  • wasser- und geruchdicht durch EPDM-Dichtung
  • Edelstahlverschraubung
  • Einbauhöhe ca. 50 mm
  • freie Höhe für Bodenbeläge maximal 14 mm
  • eine Garnitur Bedienungsschlüssel
Anwendungsempfehlung

Für Schächte im Gebäudeinneren, die von 1 - 2 Personen ohne größere Kraftanstrengungen geöffnet werden sollen.

Einbau

Bitte achten Sie beim Einbau auf einen dichten Anschluss an der Zargenaußenseite.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr. Aluminium
Sonderanfertigungen auf Anfrage     Artikelgruppe 194
290 x 290 200 x 200 50 2,0 56352020
390 x 390 300 x 300 50 3,0 56350303
490 x 490 400 x 400 50 5,0 56354040
590 x 590 500 x 500 50 6,0 56350505
690 x 490 600 x 400 50 6,0 56350604
690 x 690 600 x 600 50 8,0 56350606
890 x 690 800 x 600 50 10,0 56350806
890 x 890 800 x 800 50 12,0 56350808
1090 x 690 1000 x 600 50 12,0 56351006
1090 x 890 1000 x 800 50 13,0 56351008
1090 x 1090 1000 x 1000 50 16,0 56351010
Nach oben

Flyer_Bodenbelag-Composite-slim.pdf (444,7 KiB)

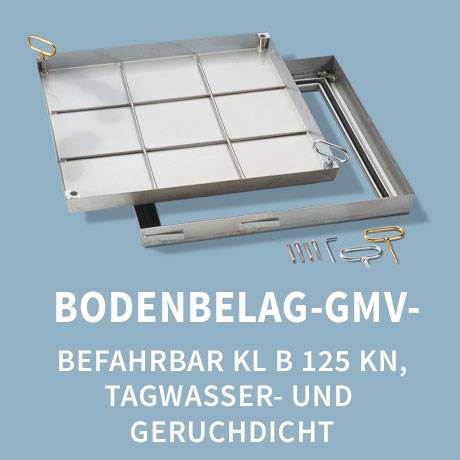

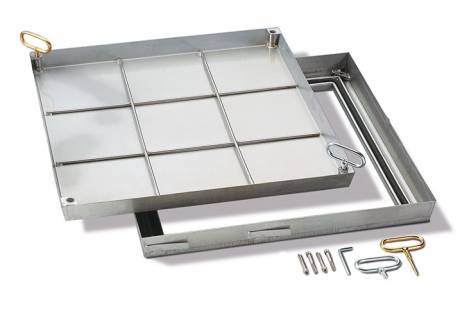

Bodenbelag-GMV - befahrbar KL B 125 kN Prüfkraft

Typ

Wasser- und geruchdichte Schachtabdeckung für wählbare Oberfläche aus verzinktem Stahl oder Edelstahl 1.4301 (V2A).

Belastung

Klasse B 125 (125 kN Prüfkraft DIN EN 124) - befahrbar durch PKW bei
voller Betonfüllung.

Ausführung
  • tagwasser- und geruchdicht
  • durch konische Bauweise besonders öffnungsfreundlich
  • Bewehrung durch in den Deckel eingelegte stabile Rippentorstahlarmierung
  • gut chemikalienbeständige Spezialdichtung
  • Wannentiefe ca. 50 mm, Einbauhöhe ca. 75 mm
  • eine Garnitur Bedienungsschlüssel
  • im eingebauten Zustand praktisch unsichtbar
Anwendungsempfehlung

Für Schächte, die optisch gut wirken sollen und geruchs- und tagwasserdicht sein sollen. Zur Aufnahme von Bodenbelägen wie z. B. Fliesen oder PVC-Belag.

Hinweise

Die Bodenbelagsdicke darf maximal 20 mm betragen. Die Abdeckung ist dann nur noch begehbar.

Die Belastung von 125 kN wird nur erreicht bei voller Befüllung der Abdeckung mit Beton der Güte C35/45, d.h. ein Bodenbelag kann dann nicht mehr aufgebracht werden.

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 194 194
435 x 435 300 x 300 75 10,0 56380303 56300303
535 x 535 400 x 400 75 13,0 56384040 56304040
585 x 585 450 x 450 75 16,0 56380404 56300404
635 x 635 500 x 500 75 17,0 56380505 56300505
735 x 535 600 x 400 75 17,0 56380604 56300604
735 x 735 600 x 600 75 21,0 56380606 56300606
770 x 770 635 x 635 75 22,0 56380707 56300707
835 x 835 700 x 700 75 26,0 56387070 56307070
935 x 735 800 x 600 75 27,0 56380806 56300806
935 x 935 800 x 800 75 31,0 56380808 56300808
1135 x 735 1000 x 600 75 31,0 56381006 56301006
1135 x 935 1000 x 800 75 37,0 56381008 56301008
1135 x 1135 1000 x 1000 75 42,0 56381010 56301010
Nach oben

Flyer_Bodenbelag GMV.pdf (59,9 KiB)

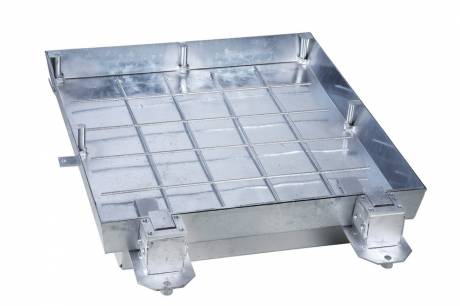

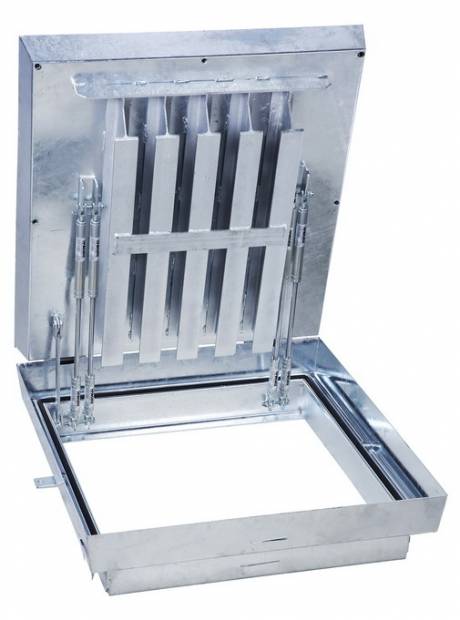

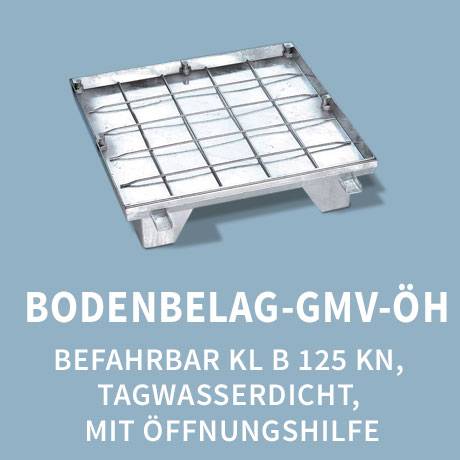

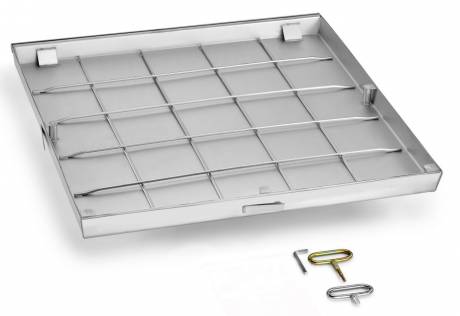

Bodenbelag-GMV-ÖH - befahrbar KL B 125 kN, tagwasserdicht, mit Öffnungshilfe

Typ

Wasser- und geruchdichte Schachtabdeckung für wählbare Oberfläche mit Öffnungshilfe aus verzinktem Stahl oder Edelstahl 1.4301 (V2A).

Belastung

Klasse B 125 (125 kN Prüfkraft DIN EN 124) - befahrbar.

Ausführung
  • mit Öffnungshilfe durch Gasdruckfeder
  • Zarge und Wanne aus 2 mm Abkantstahl
  • Bewehrung durch in den Deckel eingeschweißtes Gitter
  • gut chemikalienbeständige Spezialdichtung
  • bedingt tagwasser- und geruchdicht
  • Wannentiefe ca. 50 mm, Einbauhöhe ca. 75 mm
  • eine Garnitur Bedienungsschlüssel
Anwendungsempfehlung

Für Schächte die häufig von einer Person ohne größere Kraftanstrengung geöffnet werden sollen. Speziell für Inspektions- und Revisionsschächte.

Hinweise

Die Belastung von 125 kN wird nur erreicht bei voller Befüllung der Abdeckung mit Beton der Güte C 35/45.

Unterseite
Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 194 194
735 x 752 600 x 600 75 29 57380606 57300606
935 x 752 800 x 600 75 36 57380806 57300806
935 x 952 800 x 800 75 42 57380808 57300808
1135 x 752 1000 x 600 75 40 57381006 57301006
1135 x 952 1000 x 800 75 45 57381008 57301008
1135 x 1152 1000 x 1000 75 55 57381010 57301010
Nach oben

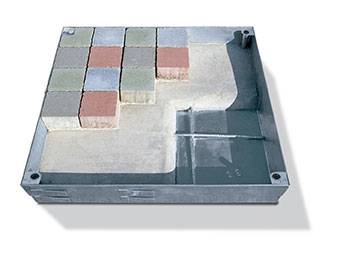

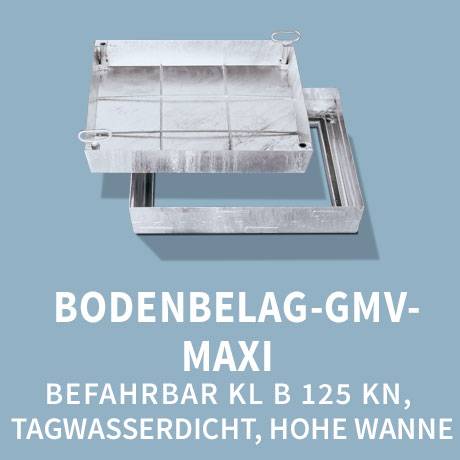

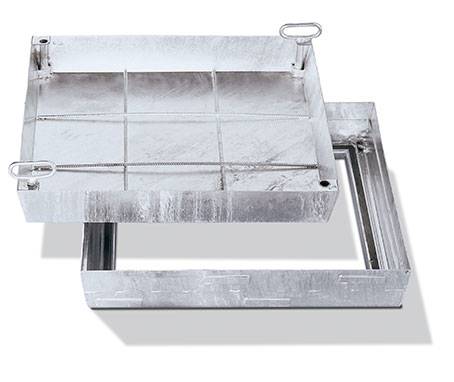

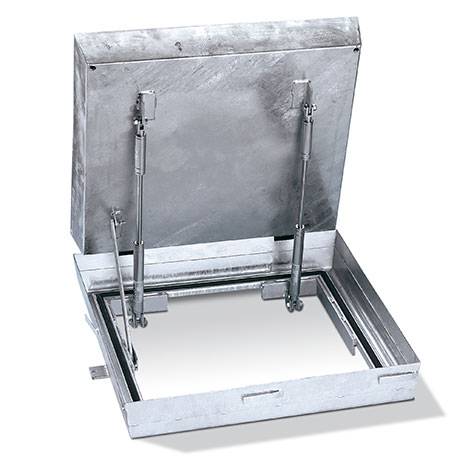

Bodenbelag-GMV-Maxi - befahrbar KL B 125 kN Prüfkraft, tagwasserdicht, mit hoher Wanne

Typ

Schachtabdeckung für Befüllung mit Pflastersteinen aus verzinktem Stahl oder Edelstahl 1.4301 (V2A).

Belastung

Klasse B 125 (125 kN Prüfkraft DIN EN 124) - befahrbar bei Befüllung mit
mind. 50 mm Beton.

Beschreibung
  • Weitgehend wasser- und geruchdicht.

Belastung von 125 kN bei mind. 50 mm Betonstärke der Güte C35/40. Hierbei darf die Höhe der Pflastersteine maximal 50 mm betragen.

  • Zarge und Wanne aus 2 mm Abkantstahl
  • Bewehrung durch in den Deckel eingeschweißtes Gitter
  • Wannentiefe ca. 100 mm, Einbauhöhe ca. 125 mm
  • eine Garnitur Bedienungsschlüssel
  • mit umlaufender EPDM-Dichtung
Anwendungsempfehlung

Zum Abdecken von Schächten, die maximal mit PKW befahren werden und mit Pflastersteinen ausgefüllt werden sollen.

Hinweis

Bei Einsetzen von Pflastersteinen mit einer Höhe von 80 mm ist die Abdeckung nur noch begehbar, da nur eine Betonstärke von 20 mm möglich ist.

Ohne Öffnungshilfe
Befüllt
Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 194 194
452 x 452 300 x 300 125 15,0 56450303 56440303
552 x 552 400 x 400 125 22,0 56454040 56444040
652 x 652 500 x 500 125 27,0 56450505 56440505
752 x 752 600 x 600 125 28,0 56450606 56440606
852 x 852 700 x 700 125 32,0 56457070 56447070
952 x 752 800 x 600 125 35,0 56450806 56440806
952 x 952 800 x 800 125 40,0 56450808 56440808
1152 x 752 1000 x 600 125 40,0 56451006 56441006
1152 x 952 1000 x 800 125 44,0 56451008 56441008
1152 x 1152 1000 x 1000 125 60,0 56451010 56441010
Nach oben

Flyer_Bodenbelag GMV-Maxi und Maxi-ÖH.pdf (66,4 KiB)

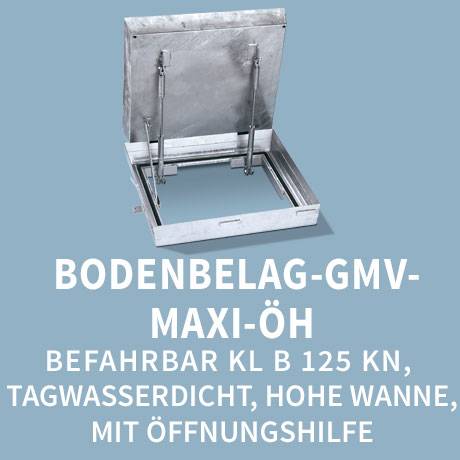

Bodenbelag-GMV-Maxi-ÖH - befahrbar KL B 125 kN Prüfkraft, tagwasserdicht, mit Öffnungshilfe und hoher Wanne

Typ

Schachtabdeckung für Befüllung mit Pflastersteinen mit Öffnungshilfe aus verzinktem Stahl oder Edelstahl 1.4301 (V2A).

Belastung

Klasse B 125 (125 kN Prüfkraft DIN EN 124) - befahrbar bei Befüllung mit
mind. 50 mm Beton.

Beschreibung
  • Weitgehend wasser- und geruchdicht.

Belastung von 125 kN bei mind. 50 mm Betonstärke der Güte C35/40. Hierbei darf die Höhe der Pflastersteine maximal 50 mm betragen.

  • Zarge und Wanne aus 2 mm Abkantstahl
  • hoch belastbare Scharniere
  • einfache Handhabung durch Öffnungshilfe mit hochwertigen Doppelkolben-Gasdruckfedern
  • Bewehrung durch in den Deckel eingeschweißtes Gitter
  • Wannentiefe ca. 100 mm, Einbauhöhe ca. 125 mm
  • eine Garnitur Bedienungsschlüssel
  • mit umlaufender EPDM-Dichtung
  • auch ohne Öffnungshilfe lieferbar (Typ: Bodenbelag-Maxi)
Anwendungsempfehlung

Zum Abdecken von Schächten, die maximal mit PKW befahren werden und mit Pflastersteinen ausgefüllt werden sollen.

Hinweis

Bei Einsetzen von Pflastersteinen mit einer Höhe von 80 mm ist die Abdeckung nur noch begehbar, da nur eine Betonstärke von 20 mm möglich ist.

Mit Öffnungshilfe
Befüllt
Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 194 194
750 x 750 600 x 600 125 51,0 56470606 56510606
950 x 750 800 x 600 125 60,0 56470806 56510806
950 x 950 800 x 800 125 64,0 56470808 56510808
1150 x 750 1000 x 600 125 65,0 56471006 56511006
1150 x 950 1000 x 800 125 79,0 56471008 56511008
1150 x 1150 1000 x 1000 125 85,0 56471010 56511010
Nach oben

Flyer_Bodenbelag GMV-Maxi und Maxi-ÖH.pdf (66,4 KiB)

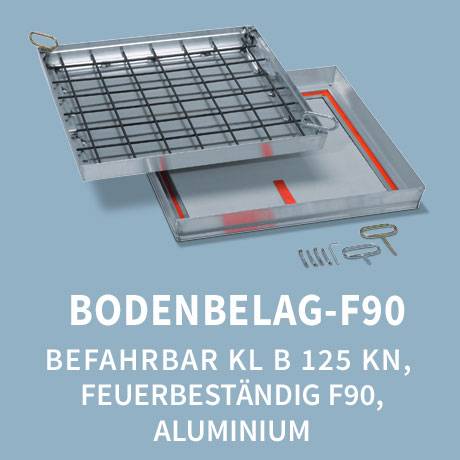

Bodenbelag-F90 - befahrbar KL B 125 kN Prüfkraft, feuerbeständig F90, Aluminium

NEU IM PROGRAMM!

Typ

Feuerbeständige Schachtabdeckung für wählbare Oberfläche.

Belastung

Klasse B 125 (125 kN Prüfkraft DIN EN 124) - befahrbar bei Befüllung mit
mind. 50 mm Beton.

Beschreibung
  • Zarge und Wanne aus Aluminium-Stangpressprofilen
  • Edelstahlverschraubung
  • wasser- und geruchdicht
  • Wanne mit eingespannter Rippentorstahlarmierung
  • gut chemikalienbeständige Spezialdichtung
  • Wannentiefe ca. 66 mm, Einbauhöhe ca. 76 mm
  • eine Garnitur Bedienungsschlüssel
Feuerbeständige Ausrüstung, bestehend aus:
  • Edelstahl-Z-Winkel
  • feuerfester Spezialdichtung
  • Brandschutzplatte

Mit Prüfzeugnis vom österreichischen Institut für Brandschutztechnik und Sicherheitsforschung (IBS).

Gemäß EN 13501-2 wird diese Schachtabdeckung in die Feuerwiderstandsklasse
REI 120 (a < > b) eingereiht.

Wichtiger Hinweis

Bitte prüfen Sie unbedingt, ob der Auftraggeber das österreichische Prüfzeugnis akzeptiert.

Anwendungsempfehlung

Für Schächte die optisch gut wirken sollen und die feuerbeständig sein müssen.

Einbau

Bitte achten Sie beim Einbau auf einen dichten Anschluss an der Zargenaußenseite
sowie auf eine Befüllung der Wanne mit wasserdichtem Beton.

Außenmaß
in mm		 lichte Weite
in mm		 Einbauhöhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr. Aluminium
Sonderanfertigungen auf Anfrage     Artikelgruppe 194
320 x 320 200 x 200 76 4,0 56920202
420 x 420 300 x 300 76 7,0 56920303
520 x 520 400 x 400 76 11,0 56924040
570 x 570 450 x 450 76 12,0 56920404
620 x 620 500 x 500 76 14,0 56920505
720 x 520 600 x 400 76 14,0 56920604
720 x 720 600 x 600 76 17,0 56920606
755 x 755 635 x 635 76 18,0 56920707
820 x 820 700 x 700 76 21,0 56927070
920 x 720 800 x 600 76 21,0 56920806
920 x 920 800 x 800 76 26,0 56920808
1120 x 720 1000 x 600 76 26,0 56921006
1120 x 920 1000 x 800 76 34,0 56921008
1120 x 1120 1000 x 1000 76 39,0 56921010
Nach oben

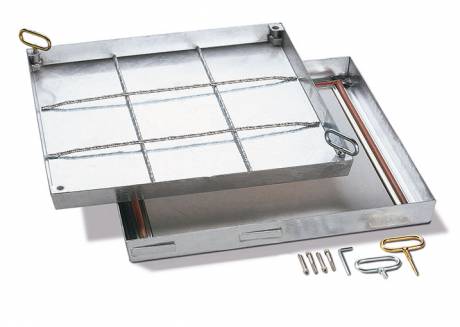

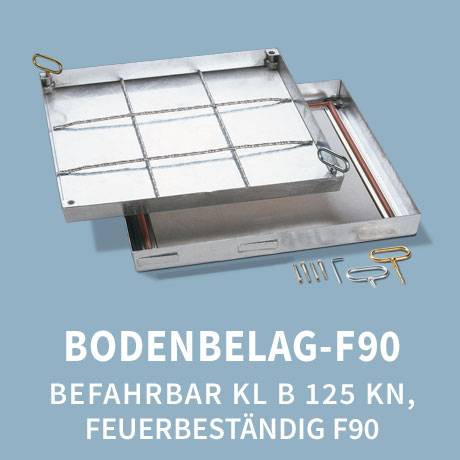

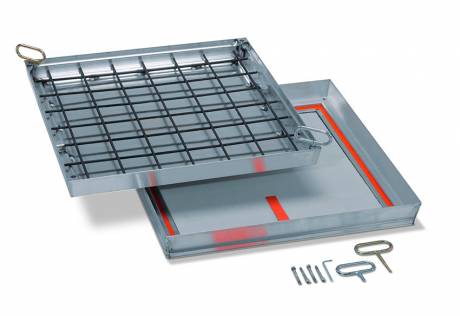

Bodenbelag-F90 - befahrbar KL B 125 kN Prüfkraft, feuerbeständig F90, verzinkt/ Edelstahl

Typ

Feuerbeständige Schachtabdeckung für wählbare Oberfläche aus verzinktem Stahl oder Edelstahl 1.4301 (V2A).

Belastung

Klasse B 125 (125 kN Prüfkraft DIN EN 124) - befahrbar bei voller Befüllung der Abdeckung mit Beton.

Beschreibung
  • Zarge und Wanne aus 2 mm Kaltabkantstahl.
  • Wasser- und geruchdicht.
  • Wannentiefe ca. 50 mm, Einbauhöhe ca. 75 mm.
Feuerbeständige Ausrüstung, bestehend aus:
  • Edelstahl-Z-Winkel
  • feuerfester Spezialdichtung
  • Brandschutzplatte

Mit Prüfzeugnis vom österreichischen Institut für Brandschutztechnik und Sicherheitsforschung (IBS).

Gemäß EN 13501-2 wird diese Schachtabdeckung in die Feuerwiderstandsklasse
REI 90 (a < > b) eingereiht.

Wichtiger Hinweis

Bitte prüfen Sie unbedingt, ob der Auftraggeber das österreichische Prüfzeugnis akzeptiert.

Anwendungsempfehlung

Für Schächte im Gebäudeinneren, die feuerbeständig sein müssen.

Sonderausführungen auf Anfrage
  • Als Reihenschachtabdeckungen
Außenmaß in mm lichte Weite in mm Einbauhöhe in mm Gewicht in kg ca. Artikel-Nr. verzinkt Artikel-Nr. Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 194 194
435 x 435 300 x 300 75 13,0 56900303 56910303
535 x 535 400 x 400 75 17,0 56904040 56914040
585 x 585 450 x 450 75 21,0 56900404
635 x 635 500 x 500 75 23,0 56900505 56910505
735 x 535 600 x 400 75 23,0 56900604 56910604
735 x 735 600 x 600 75 30,0 56900606 56910606
770 x 770 635 x 635 75 32,0 56900707 56910707
935 x 735 800 x 600 75 38,0 56900806 56910806
935 x 935 800 x 800 75 45,0 56900808 56910808
1135 x 735 1000 x 600 75 45,0 56901006 56911006
1135 x 935 1000 x 800 75 54,0 56901008 56911008
1135 x 1135 1000 x 1000 75 63,0 56901010 56911010
Nach oben

Flyer_Bodenbelag GMV-F90.pdf (61,3 KiB)

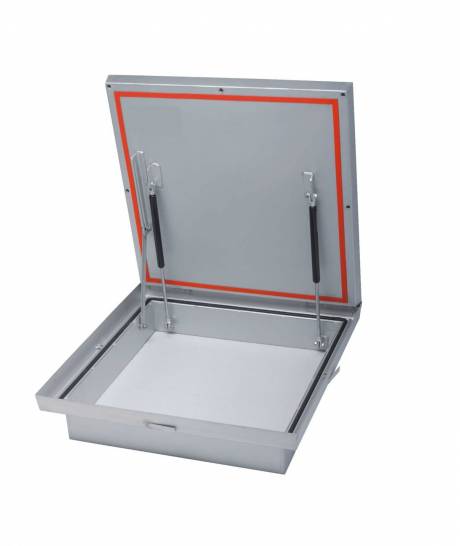

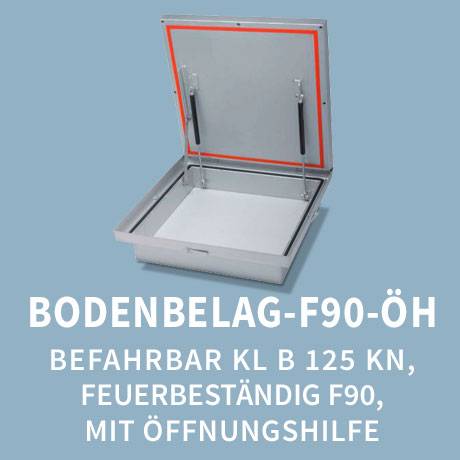

Bodenbelag-F90 - befahrbar KL B 125 kN Prüfkraft, feuerbeständig F90, mit Öffnungshilfe

NEU IM PROGRAMM!

Typ

Feuerbeständige Schachtabdeckung für wählbare Oberfläche mit Öffnungshilfe aus verzinktem Stahl oder Edelstahl 1.4301 (V2A).

Belastung

Klasse B 125 (125 kN Prüfkraft DIN EN 124) - befahrbar bei Befüllung mit
mind. 50 mm Beton.

Beschreibung
  • Zarge und Wanne aus 2 mm Kaltabkantstahl.
  • Edelstahlverschraubung
  • wasser- und geruchdicht
  • Wanne mit eingespannter Rippentorstahlarmierung
  • gut chemikalienbeständige Spezialdichtung
  • einfache Handhabung durch Öffnungshilfe mit Gasdruckfedern
  • Wannentiefe ca. 50 mm, Einbauhöhe ca. 76 mm,
    Gesamthöhe ca. 217 mm
  • eine Garnitur Bedienungsschlüssel
Feuerbeständige Ausrüstung, bestehend aus:
  • Edelstahl-Z-Winkel
  • feuerfester Spezialdichtung
  • Brandschutzplatte

Mit Prüfzeugnis vom österreichischen Institut für Brandschutztechnik und Sicherheitsforschung (IBS).

Gemäß EN 13501-2 wird diese Schachtabdeckung in die Feuerwiderstandsklasse
REI 120 (a < > b) eingereiht.

Wichtiger Hinweis

Bitte prüfen Sie unbedingt, ob der Auftraggeber das österreichische Prüfzeugnis akzeptiert.

Anwendungsempfehlung

Für Schächte die optisch gut wirken sollen, die feuerbeständig sein müssen und die ohne große Kraftanstrengung von einer Person geöffnet werden kann.

Einbau

Bitte achten Sie beim Einbau auf einen dichten Anschluss an der Zargenaußenseite sowie auf eine Befüllung der Wanne mit wasserdichtem Beton.

Außenmaß in mm lichte Weite in mm Einbauhöhe in mm Gewicht in kg ca. Artikel-Nr. verzinkt Artikel-Nr. Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 194 194
735 x 752 600 x 600 75 34,0 56930606 56940606
935 x 752 800 x 600 75 42,0 56930806 56940806
800 x 800 935 x 952 75 50,0 56930808 56940808
1000 x 600 1135 x 752 75 49,0 56931006 56941006
1000 x 1000 1135 x 1152 75 66,0 56931010 56941010
Nach oben

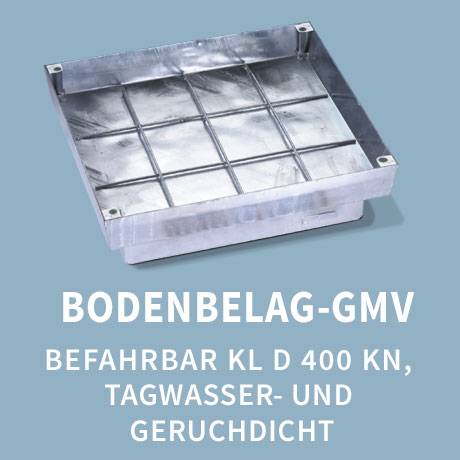

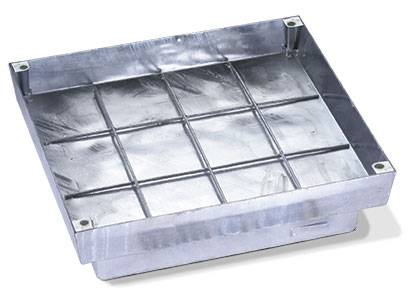

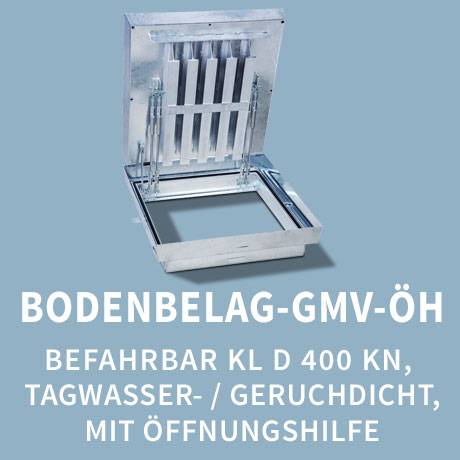

Bodenbelag-GMV - befahrbar KL D 400 kN Prüfkraft

NEU IM PROGRAMM!

Typ

Tagwasser- und geruchdichte Schachtabdeckung zur
Befüllung mit Pflastersteinen aus verzinktem Stahl oder Edelstahl 1.4301 (V2A).

Belastung

Klasse D 400 (400 kN Prüfkraft (EN 124) - befahrbar.

Beschreibung
  • tagwasser- und geruchdicht
  • Wannenunterseite mit Stahlträgern und Zarge mit Zusatzrahmen verstärkt
  • gut chemikalienbeständige Spezialdichtung
  • Edelstahlverschraubung
  • Wannentiefe ca. 102 mm
  • Einbauhöhe ca. 230 mm (bis li. Weite 800 x 800),
                                     270 mm (ab li. Weite 1000 x 1000)
  • Bewehrung durch in den Deckel eingeschweißte stabile Rippentorstahlamierung
  • eine Garnitur Bedienunsschlüssel
Anwendungsempfehlung

Als befahrbare Abdeckung in Hallen und im Gebäudevorplatzbereich, speziell bei Staplerbetrieb. Auch für untergeordnete Verkehrsflächen (Fußgängerzonen). Zur Befüllung mit Waschbetonplatten, Ziegeln oder Pflastersteinen geeignet.

Hinweise

Die Belastung von 400 kN wird nur erreicht bei Befüllung der Abdeckung mit mind. 50 mm Beton. Bei Asphaltbefüllung mind. 70 mm Beton der Güte C 35/45.

Einbau

Bitte achten Sie beim Einbau auf einen dichten Anschluss an der Zargenaußenseite sowie auf eine Befüllung der Wanne mit wasserdichtem Beton.

Ohne Öffnungshilfe
Mit Öffnungshilfe geschlossen
Mit Öffnungshilfe geöffnet

Ausführung ohne Öffnungshilfe

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 194 194
632 x 552 400 x 400 230 47,0 56424040 56344040
732 x 652 500 x 500 230 56,0 56420505 56340505
832 x 552 600 x 400 230 31,0 56420604 56340604
832 x 752 600 x 600 230 69,0 56420606 56340606
1032 x 752 800 x 600 230 50,0 56420806 56340806
1032 x 952 800 x 800 230 90,0 56420808 56340808
1232 x 752 1000 x 600 230 73,0 56421006 56341006
1232 x 952 1000 x 800 230 74,0 56421008 56341008
1232 x 1152 1000 x 1000 270 179,0 56421010 56341010

Ausführung mit Öffnungshilfe

Außenmaß
in mm		 lichte Weite
in mm		 Höhe in
mm		 Gewicht in kg
ca.		 Artikel-Nr.
verzinkt		 Artikel-Nr.
Edelstahl
Sonderanfertigungen auf Anfrage     Artikelgruppe 194 194
838 x 752 600 x 600 230 90,0 56430606 56460606
838 x 952 800 x 600 230 115,0 56430806 56460806
1038 x 952 800 x 800 230 133,0 56430808 56460808
1152 x 838 1000 x 600 230 115,0 56431006 56461006
1152 x 1238 1000 x 1000 270 197,0 56431010 56461010
Nach oben
